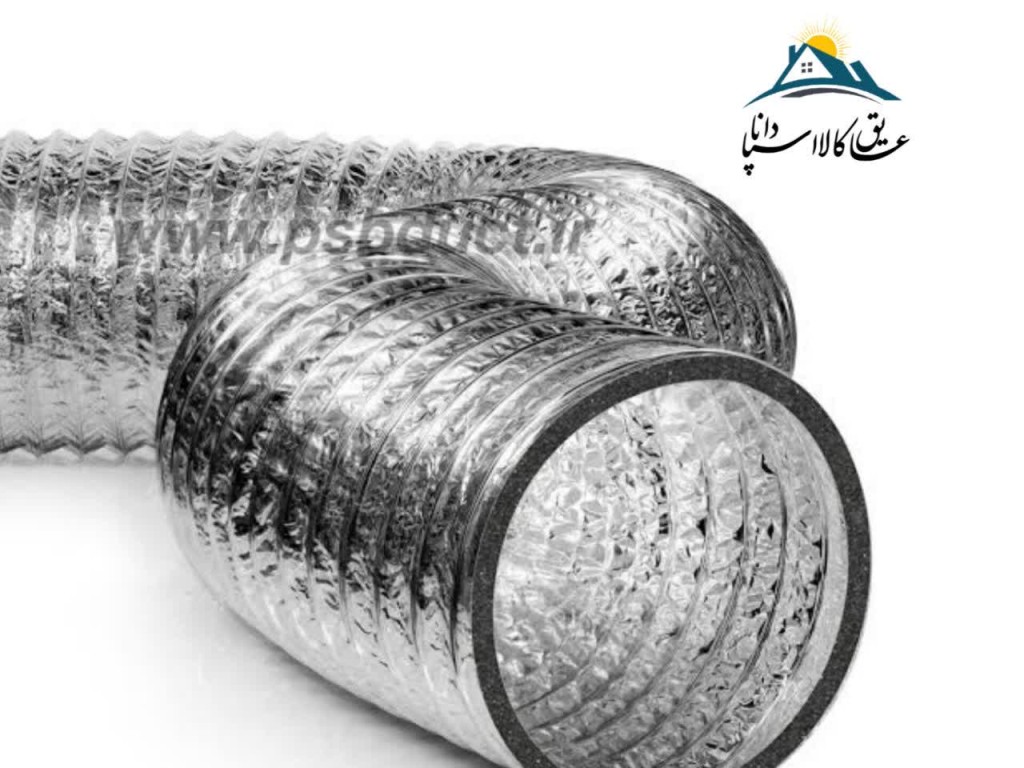

کانال فلکسیبل با عایق الاستومری

ساختار و اجزای کانال فلکسیبل الاستومری

کانال فلکسیبل با عایق الاستومری دارای یک ساختار مارپیچی فنری (مفتول فلزی فنردار) است که به آن انعطاف و استحکام می‌بخشد​

. این مفتول فولادی به صورت مارپیچ در طول کانال قرار گرفته و به لایه‌های کانال شکل دایره‌ای و پایدار می‌دهد. اطراف این فنر، کانال از سه لایه‌ی اصلی تشکیل شده است که به طور همزمان دور مفتول پیچیده و به هم متصل شده‌اند​

1. لایه داخلی: جداره‌ی داخلی کانال از فویل آلومینیوم ضخیم و صاف تشکیل شده است. این لایه‌ی آلومینیومی داخلی سطحی هموار برای جریان هوا ایجاد می‌کند و به دلیل جنس صیقلی آلومینیوم، اصطکاک بسیار کمی با هوای عبوری دارد​

   . کاهش اصطکاک در سطح داخلی موجب افت فشار ناچیز و حفظ سرعت جریان هوا در طول کانال می‌شود. ضخامت بالای آلومینیوم داخلی همچنین به دوام بیشتر کانال کمک می‌کند.

2. لایه میانی (عایق الاستومری): مهم‌ترین بخش در ساختار این کانال، لایه‌ی میانی آن است که از فوم الاستومری با ساختار سلول‌بسته (معمولاً بر پایه‌ی EPDM یا نیتریل) ساخته شده است​

3. . این فوم الاستومری فشرده به عنوان عایق حرارتی و صوتی عمل می‌کند و دور تا دور لایه داخلی را می‌پوشاند. معمولاً برای بهبود عملکرد، لایه عایق را به صورت دولایه‌ی همپوشان (Overlap) اجرا می‌کنند؛ برای مثال دو لایه فوم به ضخامت ۳ میلی‌متر که روی هم قرار گرفته‌اند تا هیچ بخش بدون عایق نماند​

   . این عایق الاستومری به دلیل ساختار یکپارچه و سلول‌بسته خود مانع نفوذ هوا و رطوبت به درون آن شده و انتقال حرارت را به شدت کاهش می‌دهد. همچنین به عنوان یک ضربه‌گیر صوتی عمل کرده و جلوی انتقال صدای جریان هوا و ارتعاشات را می‌گیر

4. 1. لایه خارجی: بیرونی‌ترین جداره کانال از یک لایه روکش محافظ آلومینیومی تشکیل شده که معمولاً لمینت شده با پلی‌استر یا تقویت‌شده است​

      . این لایه بیرونی آلومینیومی علاوه بر محافظت از عایق میانی در برابر آسیب‌های مکانیکی و نور خورشید، مانند یک غلاف، کانال را در برابر نفوذ رطوبت محیط محافظت می‌کند. جنس آلومینیومی این روکش باعث می‌شود کانال در برابر زنگ‌زدگی و خوردگی مقاومت داشته باشد و نیز ظاهر براق و مناسبی در سقف کاذب یا فضاهای نصب داشته باشد.

   این سه لایه (دو لایه آلومینیوم در داخل و خارج به همراه لایه میانی فوم الاستومری) به صورت پیوسته و همزمان دور مفتول فولادی پیچیده شده و یک ساختار واحد و یکپارچه را تشکیل می‌دهند​

   . ترکیب این لایه‌ها باعث می‌شود که کانال فلکسیبل الاستومری به صورت پیش‌عایق عرضه شود؛ به این معنی که برخلاف برخی کانال‌های فلکسیبل سنتی، نیازی به اضافه کردن عایق پس از نصب ندارد و خودش به تنهایی عایق‌بندی شده است​

   -------------------------------------------------------------------------------

تعداد لایه‌ها و جنس هر لایه

همان‌طور که اشاره شد، کانال فلکسیبل عایق‌دار الاستومری در مجموع از سه لایه اصلی تشکیل شده است​

. در این بخش به طور خلاصه تعداد و جنس هر یک از این لایه‌ها را مرور می‌کنیم:

• لایه داخلی: یک لایه فویل آلومینیوم لمینت‌شده (معمولاً آلومینیوم تقویت‌شده) که در برابر زنگ‌زدگی مقاوم بوده و سطح داخلی صاف و صیقلی را برای عبور هوا فراهم می‌کند​



• لایه میانی: یک لایه (یا دولایه‌ی همپوشان) عایق الاستومری** فشرده از جنس فوم لاستیکی (EPDM، نیتریل یا مواد مشابه) که وظیفه‌ی عایق حرارتی و صوتی را بر عهده دارد​

  . این لایه‌ی میانی به دلیل ماهیت الاستومری خود، منعطف بوده و به راحتی همراه با خم‌شدن کانال تغییر شکل می‌دهد بدون آنکه خاصیت عایقی خود را از دست بدهد.

• لایه خارجی: یک لایه روکش محافظ آلومینیومی (غالباً آلومینیوم لمینیت‌شده با پلی‌استر) که کل ساختار کانال را در بر می‌گیرد​

  . این روکش بیرونی آلومینیومی نقش محافظ مکانیکی و رطوبتی را دارد و از آسیب دیدن عایق میانی در هنگام حمل‌ونصب یا در برابر عوامل محیطی جلوگیری می‌کند.

بنابراین ساختار کلی این کانال خرطومی شامل دو لایه آلومینیومی در جداره داخلی و خارجی و یک لایه عایق الاستومری در میان آن‌ها است​

. وجود این سه لایه به صورت یکپارچه باعث می‌شود که کانال فلکسیبل الاستومری همزمان ویژگی‌های یک کانال انعطاف‌پذیر و یک عایق حرارتی/صوتی را داشته باشد.
